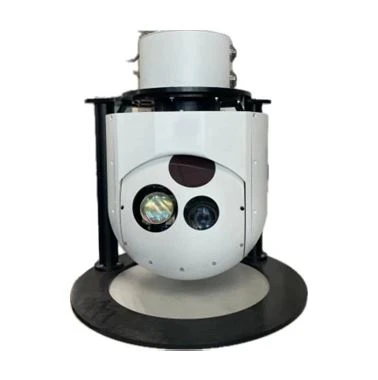

E300 2-Axis Gyro-Stabilized EO/IR Gimbal ISRT
2-осовата жиростабилизирана EO/IR карданна платформа е усъвършенствана система за изображения, която съчетава електрооптични (EO) и инфрачервени (IR) камери с технология за жироскопична стабилизация.
Тази платформа е проектирана да предоставя ясни и стабилни изображения дори в предизвикателни среди като движение с висока скорост или турбулентни условия.
Термалните EO/IR камери на карданната платформа позволяват дневни и нощни възможности за наблюдение, с възможност за откриване на цели при слаба светлина или затъмнени условия. Системата за жироскопична стабилизация гарантира, че камерите остават стабилни и нивелирани, дори когато самата платформа е в движение или изпитва вибрации.
Като цяло, жиростабилизираната с термична 2-ос EO/IR карданна платформа е многофункционален и надежден инструмент за наблюдение, разузнаване и мисии за улавяне на цели. Неговата усъвършенствана технология и възможности за прецизно изобразяване го правят основен инструмент за военни, правоприлагащи и други приложения за сигурност.
ПродуктиХарактеристики
- Висококачествени изображения и сензори,Охлаждащ InSb FPA, неохлаждащ VoX термичен сензор, CMOS видим сензор при слаба светлина, LRF
- Бързо откриване и автоматично проследяване на UAV, превозни средства, хора, плавателни съдове и животни и др.
- Проектиран да работи с радар/радио система за откриване
- Високопрецизна двуосна жироскопична стабилизация:2 стабилизиращи оси (азимут и елевация), за да се даде възможност за високо прецизна стабилизация
- Задвижвания с директен въртящ момент с плавно движение и висока разделителна способност
- Здрав дизайн: IP66, IP67, приложим за екстремни метеорологични условия
- GPS/Beidou: бързо насочва към целевата зона, получавайки географските координати
-
Разширени интелигентни функции
Дневно и нощно наблюдение на целта, проследяване на ключова цел, ръчно и последващо търсене на цел, проследяване, разстояние до целта, ъгъл на посоката, ъгъл на наклон и други данни. Автоматично разпознаване на целта, маркиране, проследяване на многопартиден номер, картина, видеозапис, компресиране и предаване, като забавянето на предаването е не повече от 100 ms.
--- Персонализиран дизайн, наличен при подробна заявка, моля, свържете се с нас за повече информация.
ТЕХНИЧЕСКА СПЕЦИФИКАЦИЯ
| Артикул | Стойност/Описание | |||||
| Модел | E300 2-Axis Gyro-Stabilized EO/IR Gimbal ISRT | |||||
| TI камера | ||||||
| Опция MWIR с охлаждане | Опция LWIR без охлаждане | |||||
| Сензор | 640x512/15µm охладен MWIR InSb (или MCT) | 640x512/12µm VoX | ||||
| NETD | <20mK | < 35mk @ 300K F1.0 | ||||
| Обектив | 28mm~350mm 12x оптично увеличение | 30-150 5x оптично увеличение | ||||
| FOV | NFOV: 1,6 градуса × 1,2 градуса, WFOV: 19,5 градуса × 15,6 градуса |
NFOV: 2,9 градуса x2,3 градуса WFOV: 14,5 градуса x11,6 градуса |
||||
| Спектър | 3-5хм | 8-12хм | ||||
| Дневна камера | ||||||
| Сензор | 1 / 1.8" 4MP @ 2560x1440 | |||||
| Обектив | 13mm~255mm 20x оптично увеличение, F2.8-F3.2 | |||||
| Електронно увеличение | 8x | |||||
| FOV | NFOV: 1,8 градуса (H) × 1 градус (V) WFOV: 36 градуса (H) × 20,5 градуса (V) |
|||||
| Мин. осветеност | Цвят: {{0}}.0005Lux@(F1.4,AGCON), Черно: 0.0001Lux@ (F1.4,AGCON) | |||||
| Честота на кадрите | >25Hz | |||||
| LRF (лазерен далекомер) | ||||||
| Дължина на вълната | 1535 nm | |||||
| точност | ±2m | |||||
| Макс. Обхват | 8-10км (4x6m обект) | |||||
| Честота | 1-5Hz | |||||
| Стабилизация и система | ||||||
| Thermal Vision DR & Проследяващо разстояние Откриване:Откриване по закона на Джонсън, ср. 4 пиксела Признание:Признаване по закона на Джонсън, ср. 8 пиксела Автоматично записване & Проследяване:Разстояние за автоматично разпознаване и проследяване, ср. 15 вертикални пиксела Атмосферен просвет > 25 км Разстоянията са само за справка и не трябва да се спазват в условията на реално приложение |
||||||
| MWIR @ NFOV | LWIR @ NFOV | |||||
| Откриване | Признание | Автоматично записване & Проследяване | Откриване | Признание | Автоматично записване & Проследяване | |
| Съдове (9x2.5m) | >25км | ~14 км | ~7 км | >14км | ~7 км | ~4 км |
| Превозно средство/малки лодки (3x1,5m) | >10 км | ~5 км | ~3 км | >5 км | ~3 км | ~ 1,5 км |
| ЧОВЕШКИ USDOD (1,8x0.92m) | >7 км | ~4 км | ~2 км | >4 км | ~2 км | ~1 км |
| ДРОН (DJI {{0}}.35x0,3m) | >2км | ~900m | ~500m | >1 км | ~ 500m | ~300 m |
| Азимут | надморска височина | |||||
| Обхват | ±360 градуса | -20 степен-+80 степен | ||||
| Ъглова скорост | >100 градуса /s | |||||
| Скорост на ъглово ускорение | 0-100 градуса/s² | |||||
| Точност на позицията * | <0.5mrad | |||||
| Ефективност на стабилизация ** | <0.2mrad(1σ)(1º/2Hz,2º/1Hz) | |||||
| Режим на стабилизация | Надморска височина и азимут (2 оси) | |||||
| Режим сканиране | Ръчно, секторно сканиране, панорамно сканиране; | |||||
| Функции | Позиция на визия в реално време и ъглова скорост на движение | |||||
| Видео изход | Основен IR канал: 1280×1024@25Hz, Канал за дневна светлина: 1280×1024@25Hz | |||||
| Интерфейси | ||||||
| Командване и управление | Персонализиран дизайн/RS485, RJ45, CAN, RS232/422, Ethernet, Джойстик | |||||
| видео | Персонализиран дизайн/16 битова връзка с камера, 8 битова връзка с камера | |||||
| Откриване и проследяване | ||||||
| Цел | Дрон, човек, превозни средства, плавателни съдове, животни | |||||
| Изчисляване на целите | Разстояние, азимут, ъгъл на наклон | |||||
| Координирайте | GPS, Beidou | |||||
| Екологични, механични и общи | ||||||
| Полезен товар | <8kg | |||||
| Работна температура | -20степен-＋60степен | |||||
| Влажност | >95% (без конденз) | |||||
| мощност | Средно<200W, Peak<350W | |||||
| Напрежение | DC 28V | |||||
| Измерение | Φ300х440 мм | |||||
| защита | IP66 (основна част) + IP 67 | |||||
| Тегло | <18kg | |||||
*По-висока стойност до 100 urad с възможност за персонализиране
** По-висока стойност до 40 urad може да се персонализира
